Gosund SP112 Austausch ESP Modul

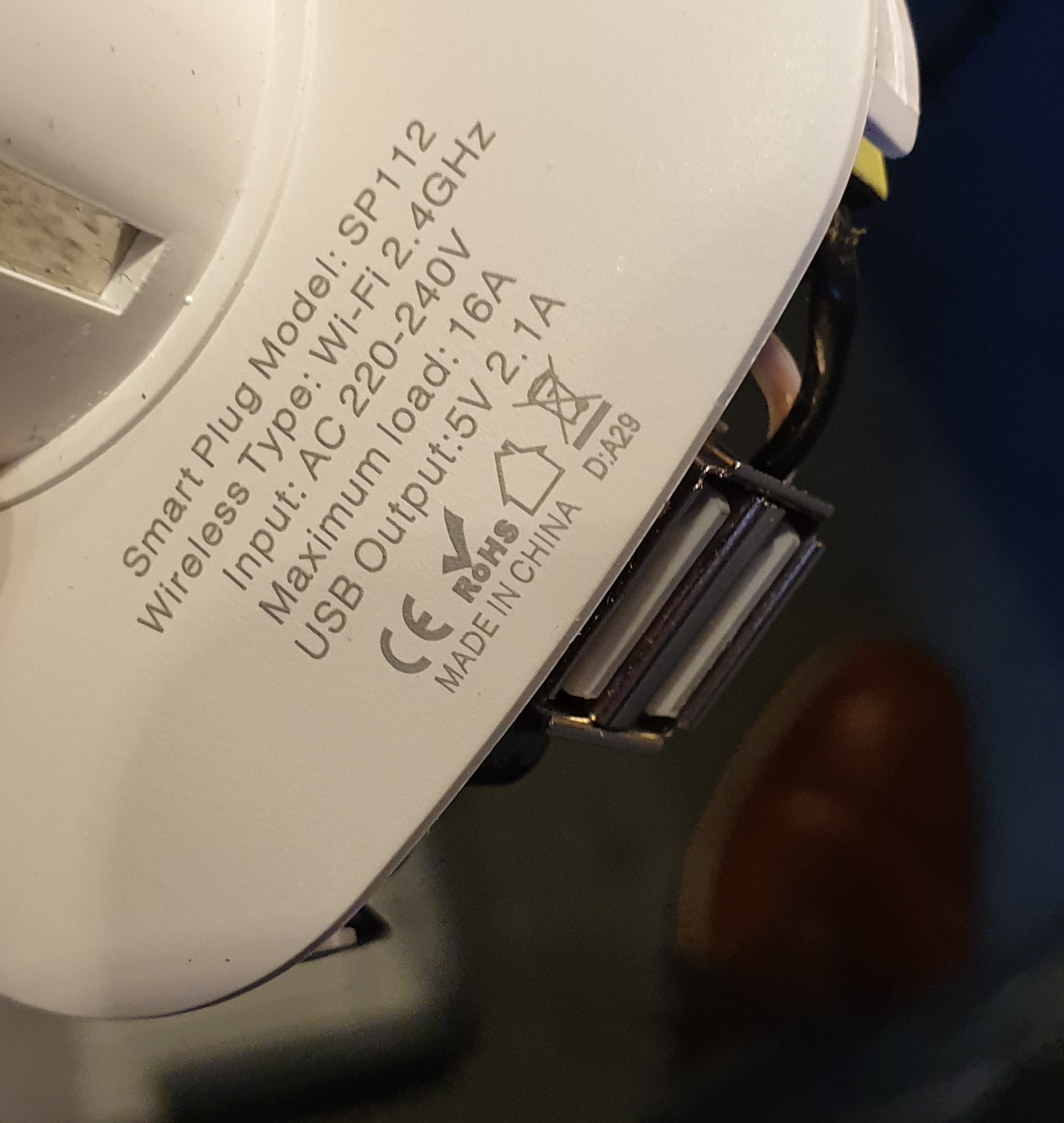

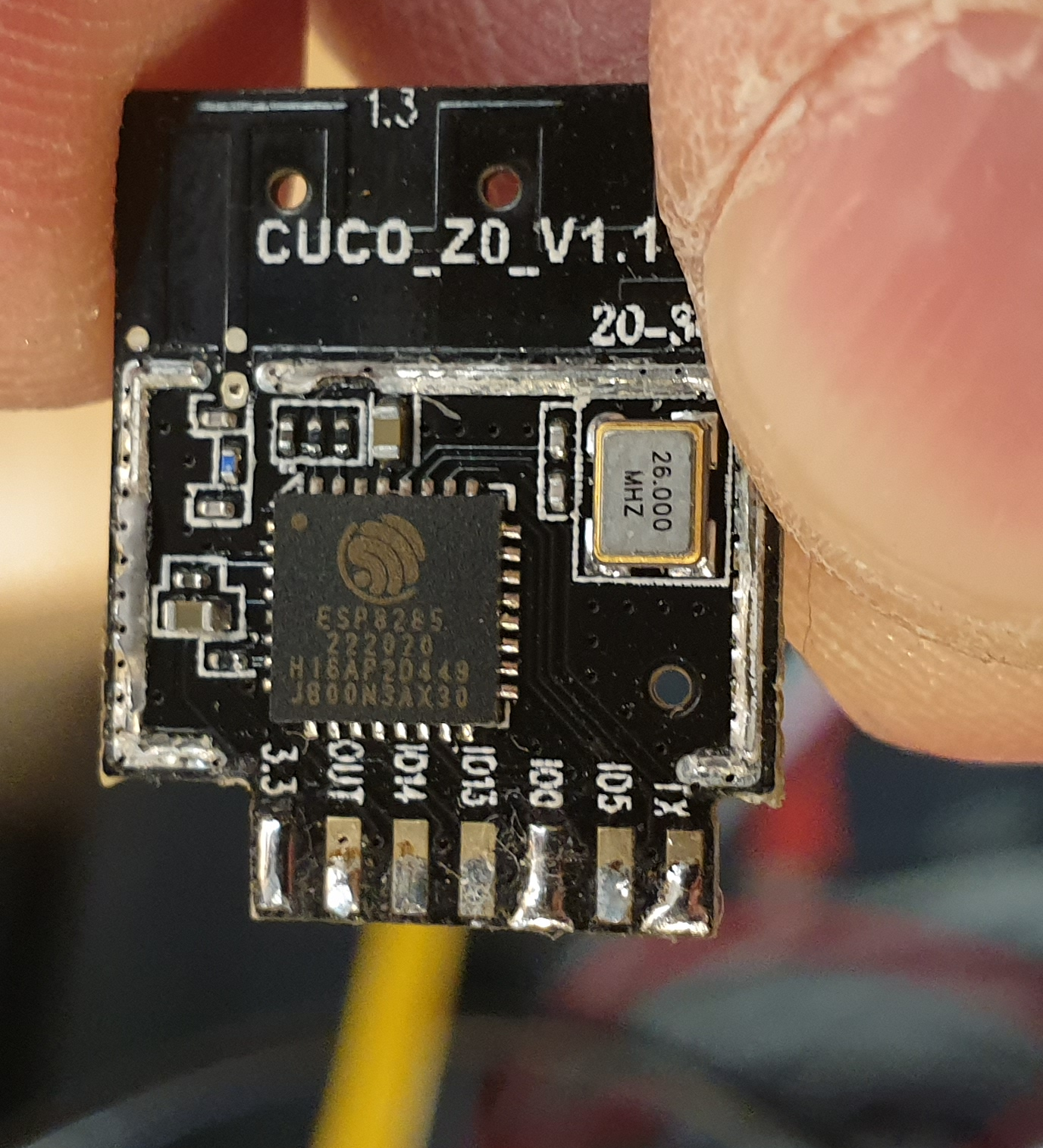

Nachdem ich schon einige Gosund-Steckdosen (Typ SP1 und Typ SP112) im Betrieb hatte und diese wegen Cloudfreiheit auf tasmota umgerüstet habe, musste ich bei einer SP112-Steckdose (siehe Typ-Bild) feststellen, dass offenbar der Flash-Speicher des dort verbauten 2 MB ESP8285-Modul (CUC0_Z0_V1.1) einen Defekt hat. Sämtliche ESP-Flasher (esptool, nodemcu, tasmotizer, etc.) sowohl unter Linux als auch Windows mit drei unterschiedlichen FTDI lieferten konsequent einen MD5-Checksum-Fehler.

ACHTUNG! Alle Arbeiten nur an nicht angeschlossener Steckdose durchführen! Sollte selbstverständlich sein…

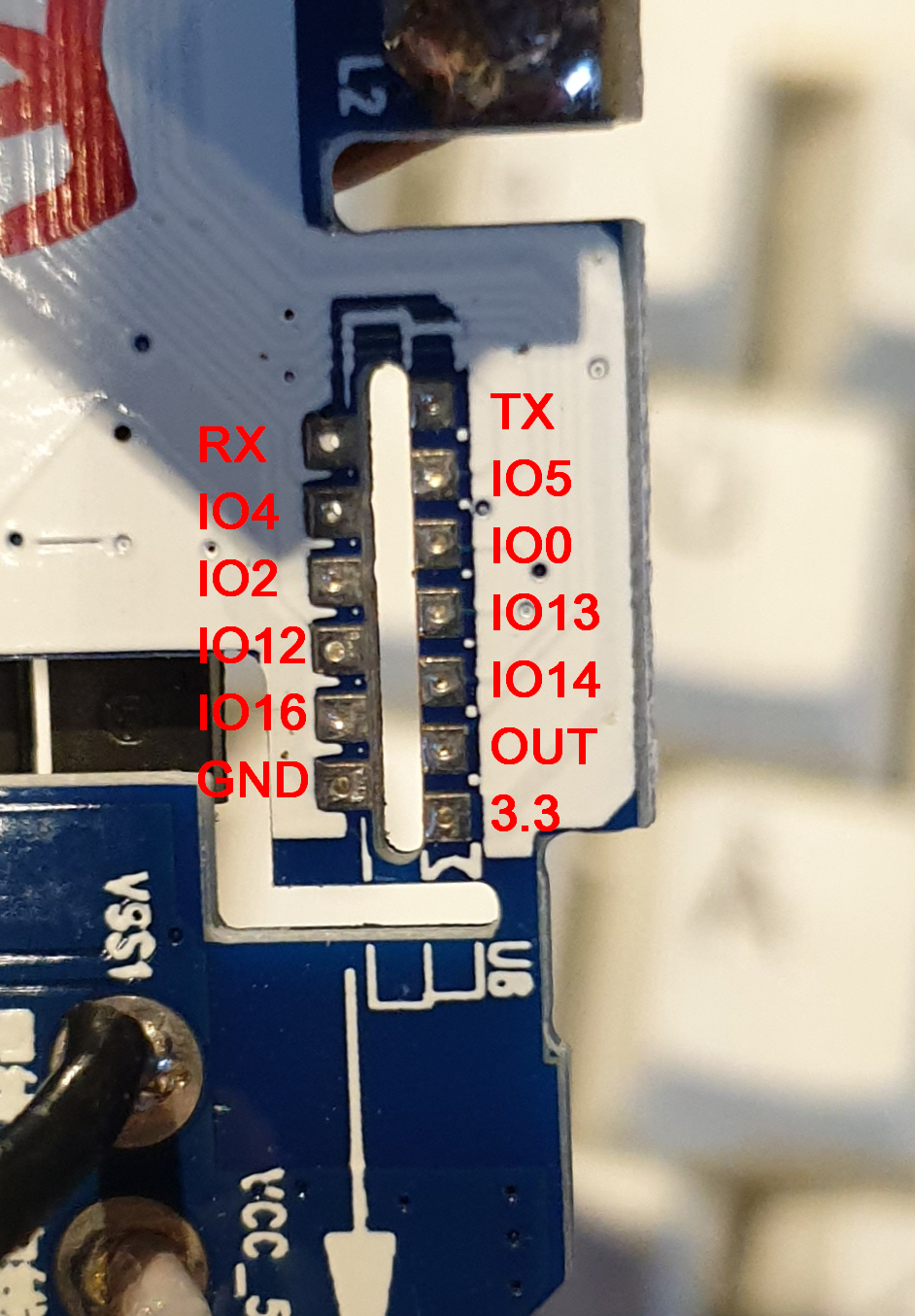

Da ich ungern Sachen wegschmeiße, die man mit geringem Aufwand wieder funktionsfähig machen kann (auch wenn die Steckdose nur ca. 8 € gekostet hat), habe ich mich dazu entschlossen das Modul gegen ein gängiges ESP-12F auszutauschen, zumal die Schnittstelle auf der Platine der Gosund-Steckdose nachvollziehbar beschriftet war.

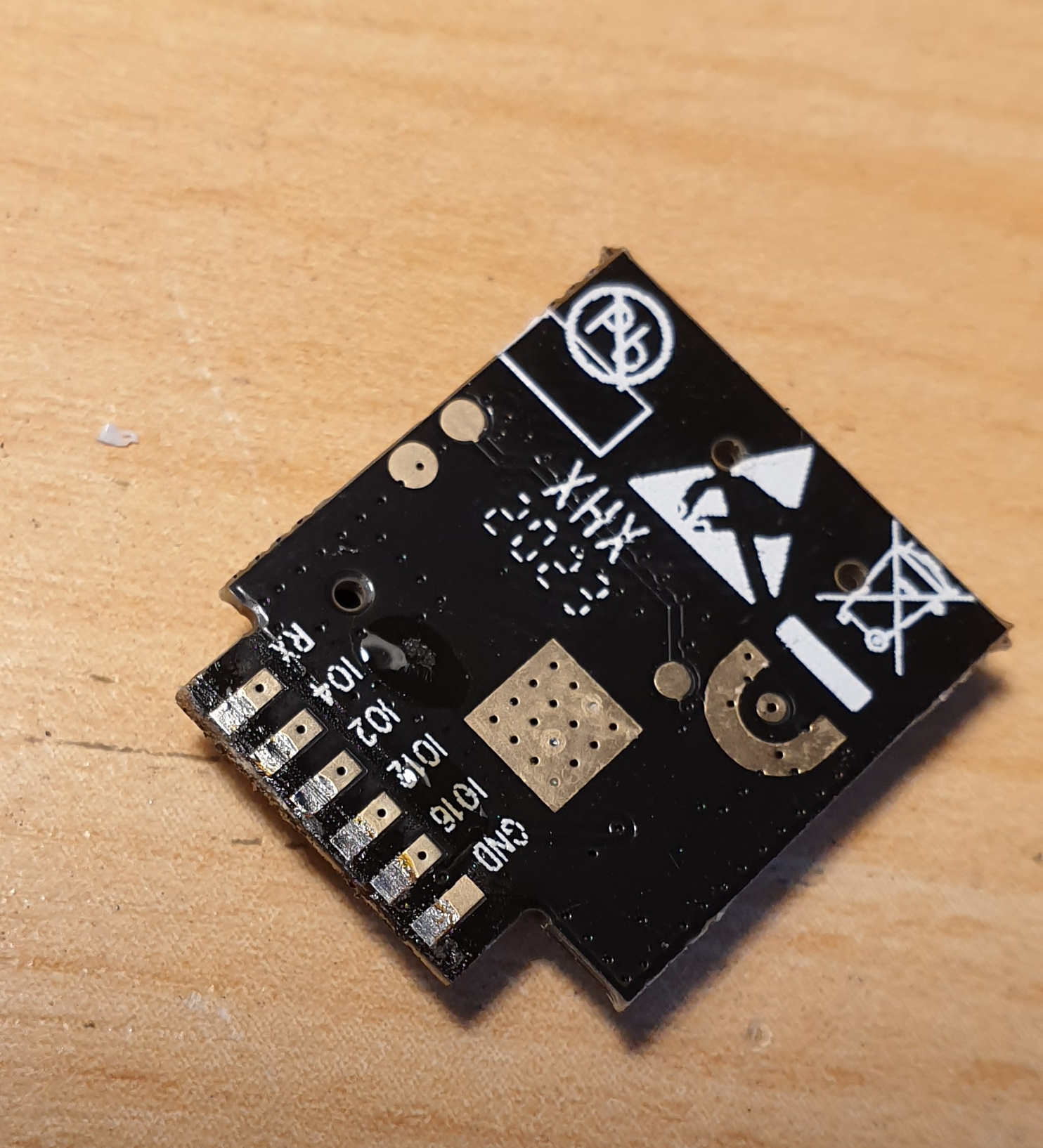

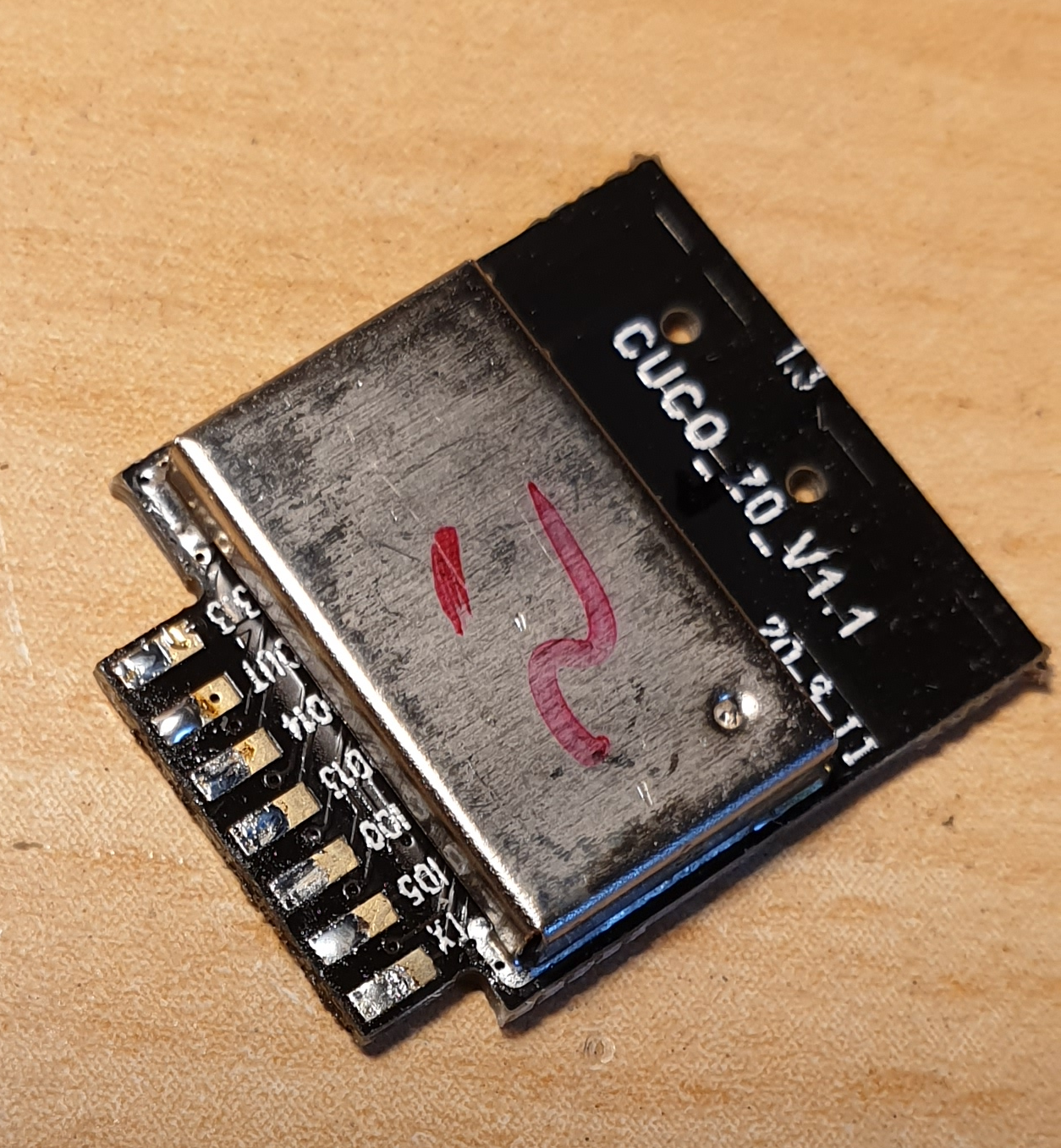

Also, altes Modul ausgelötet:

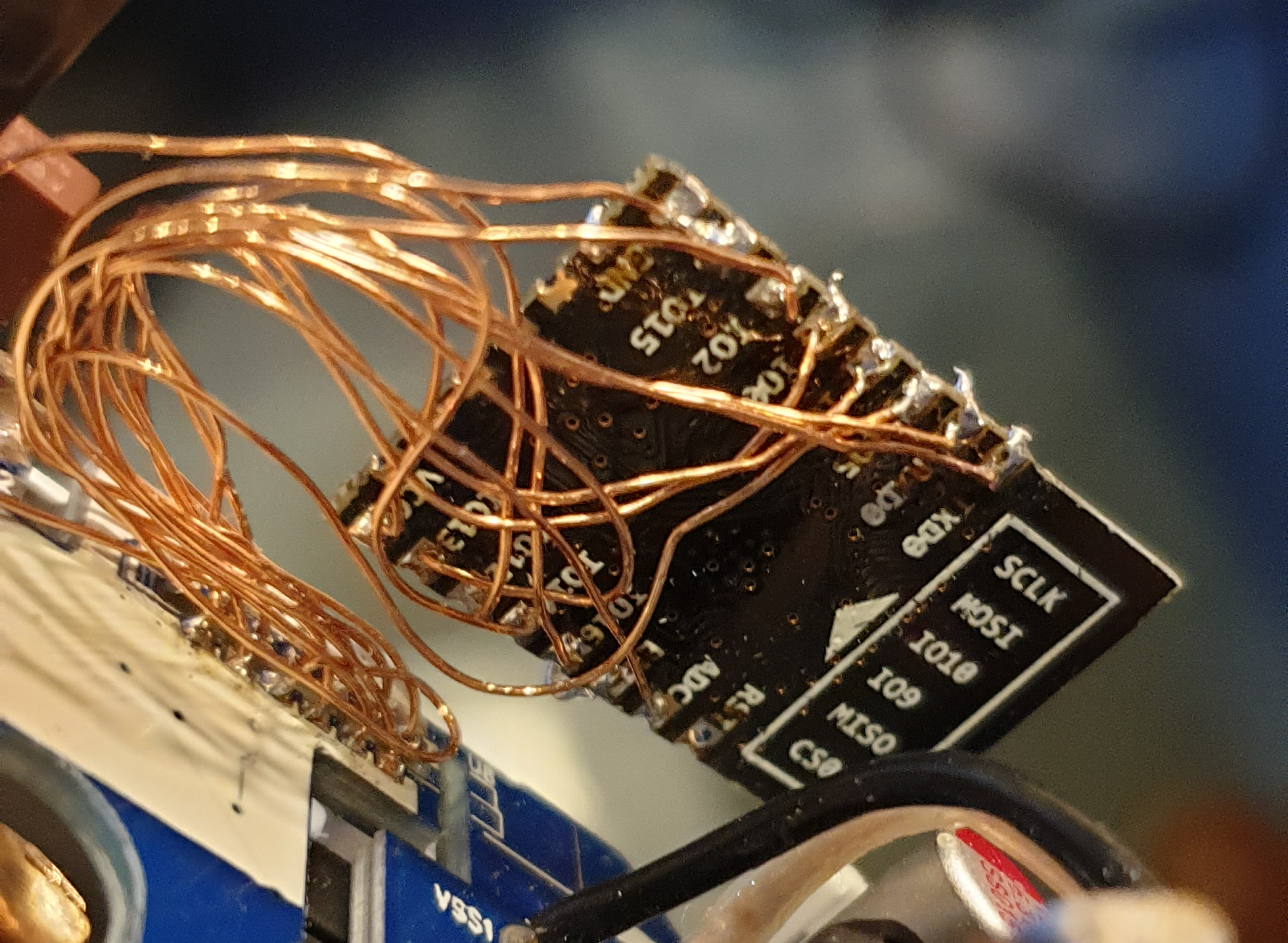

Und neues ESP12F (Stückpreis 3 €) wieder eingelötet (habe isolierten Wickeldraht aus einem alten Motor genommen und die Enden jeweils zum Verlöten von der Isolierung befreit, der passte sehr gut in die Löcher der Platine):

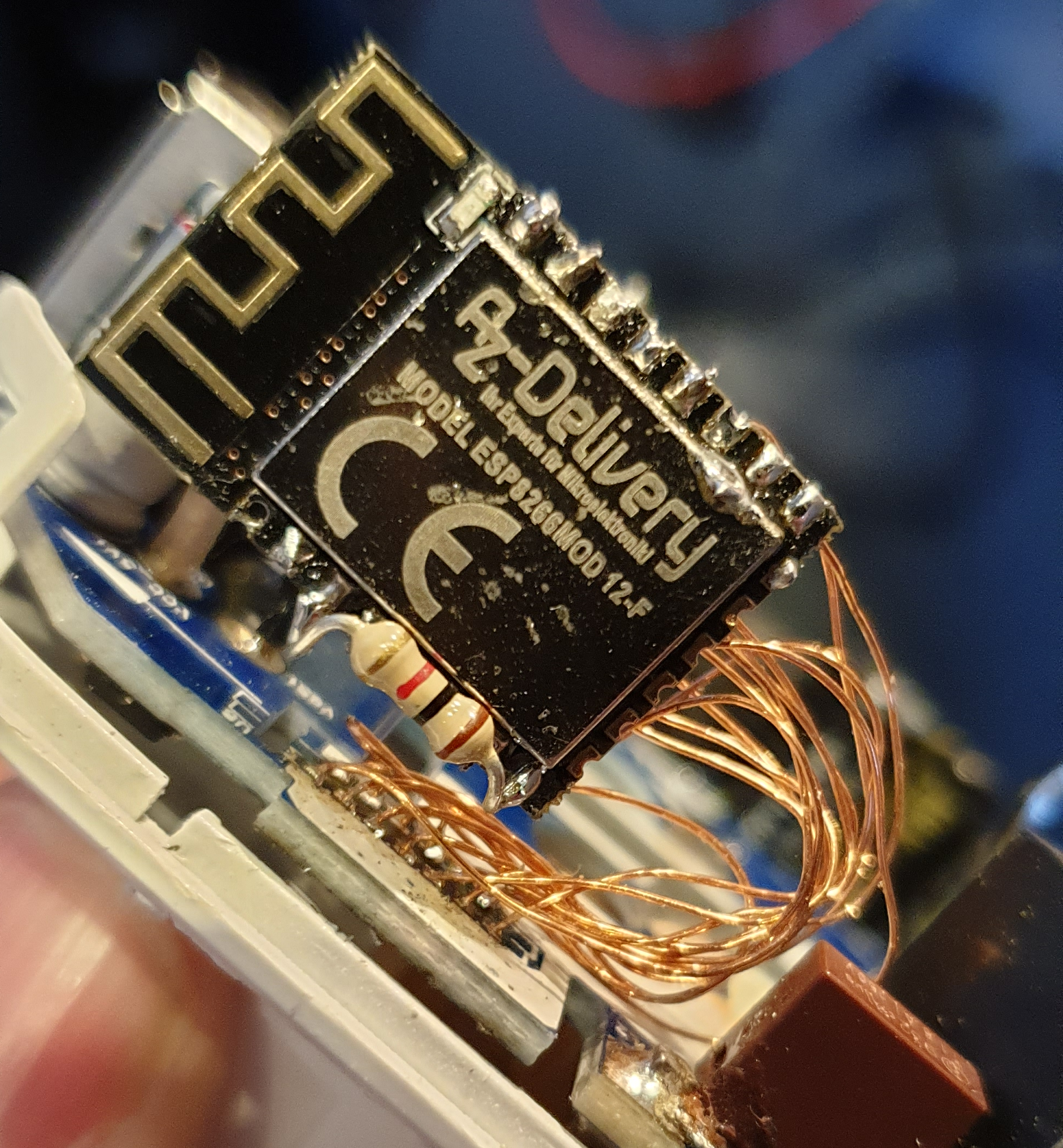

Auf dem 2. Bild zu sehen ist der 1 kOhm Widerstand der auf dem ESP12F zwischen den Anschlüssen 3,3V und EN verlötet werden muss, ansonsten startet das Modul nicht.

Das ESP-Modul habe ich abschließend mit Heisskleber im Gehäuse fixiert.
